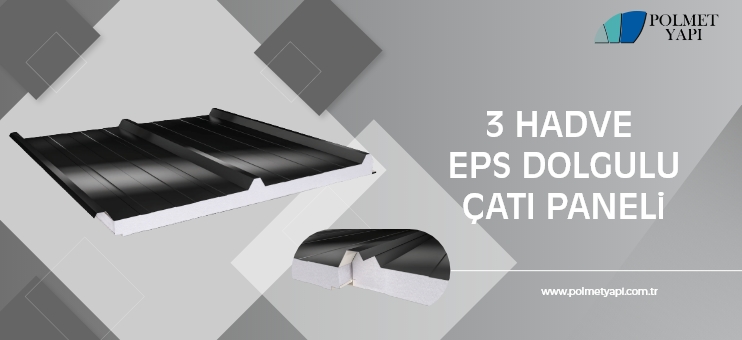

EPS Dolgulu - Sandviç Çatı Paneli

3 ve 5 hadveli dış yüzey formu

Boyalı galvaniz sac, membran, CTP ya da alüminyum, iç ve dış yüzey alternatifleri

Farklı renk seçeneklerinde üretim

%5 üzeri çatı eğimlerinde uygulanabilirlik

TS EN 13501-1’e göre yanmazlık sınıfı, PIR yalıtımlı çatı panelleri için B-s1; d0

2 m ile 15 m arası istenilen boyda üretim esnekliği

40-50-60-70-75-80-100-120-150-180-200 mm panel kalınlığı seçenekleri

TS EN 14509’a göre ısı geçirgenlik katsayısı U değeri, panel kalınlıklarına göre 0,49 – 0,11 W/m2K arası

PIR yalıtımının yanında PUR ve EPS yalıtım alternatifi

ISO, TSE, CE kalite belgeleri

Ürün	Yalıtım Kalınlığı	Dış Yüzey Kalınlığı	İç Yüzey Kalınlığı	Min. Boy	Maks. Boy	Isı Geçirgenlik Katsayısı	Isıl Direnç*
EPS DOLGULU 3 HADVE ÇATI PANELİ	d mm	t Ne mm	t Ni mm	m	m	U W/m2K	R W/m2K
	40	0,45 0,50 0,60 0,70 0,80	0,35 0,40 0,45 0,50 0,60 0,70 0,80	2	15	0,79	1,26
	50					0,66	1,52
	60					0,56	1,79
	70					0,49	2,05
	75					0,46	2,18
	80					0,43	2,31
	100					0,35	2,83
	120					0,30	3,36
	150					0,24	4,14

EPS DOLGULU 3 HADVE ÇATI PANELi			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,50	40	271	153	108	84	59
		50	326	188	135	106	71
		60	368	218	157	121	84
		70	404	243	178	136	96
		75	421	255	187	144	102
		80	436	266	196	152	109
		100	491	308	228	181	134
		120	539	344	256	202	160
		150	605	394	293	230	186

EPS DOLGULU 5 HADVE ÇATI PANELi			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,40	40	410	221	151	115	74
		50	494	272	188	130	86
		60	557	313	220	145	99
		70	609	349	248	161	111
		75	632	365	260	169	118
		80	653	380	273	176	124
		100	729	437	317	308	150
		120	791	486	357	239	176
		150	807	553	409	287	215
