PIR / PUR Dolgulu - Sandviç Cephe Paneli

Ürün Özellikleri

Fiziksel Özellikler

Yük Tablosu

Ürün Özellikleri

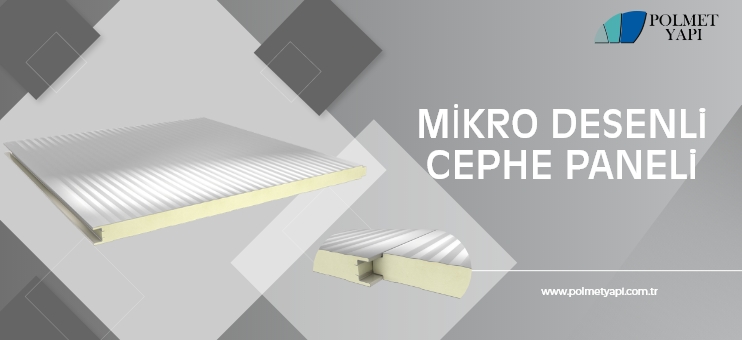

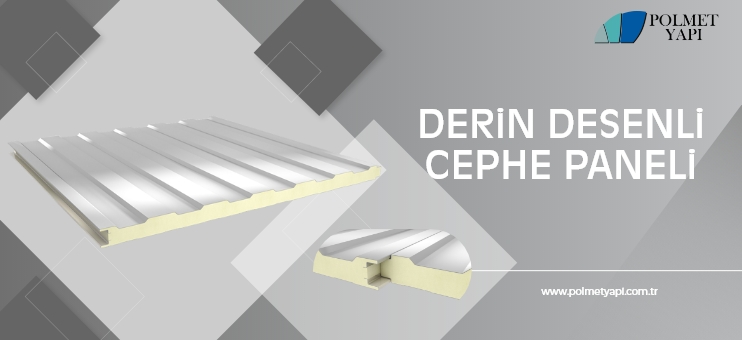

Çizgili, mikro ve derin izli dış yüzey desen seçenekleri

Boyalı galvaniz sac ya da alüminyum iç ve dış yüzey alternatifleri

Farklı renk seçeneklerinde üretim

Dışarıdan veya gizli vidalama özelliği

Hem yatay hem de düşey uygulanabilirlik

TS EN 13501-1’e göre yanmazlık sınıfı, PUR yalıtımlı cephe panelleri için B-s2; d0, PIR yalıtımlı cephe panelleri için B-s1; d0

2 m ile 12 m arası istenilen boyda üretim esnekliği

Çizgili ve mikro desenli cephe panellerinde 40-50-60-70-75-80-100-120-150-180-200 mm, derin izli panellerde ise 40-50-60 mm kalınlık seçenekleri

TS EN 14509’a göre ısı geçirgenlik katsayısı U değeri, panel kalınlıklarına göre çizgili ve mikro desenlide 0,57 - 0,11 W/m2K, derin izlide ise 0,57 - 0,37 W/m2K arası

PUR ve PIR yalıtımının yanında, Mineral Yün ve EPS yalıtım alternatifleri

ISO, TSE, CE kalite belgeleri

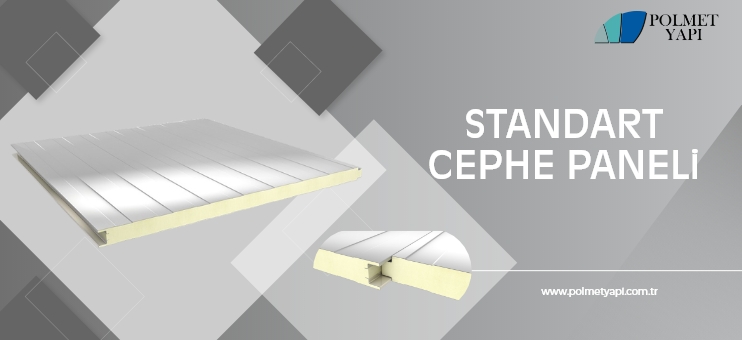

Fiziksel Özellikler

Ürün	Yalıtım Kalınlığı	Dış Yüzey Kalınlığı	İç Yüzey Kalınlığı	Min. Boy	Maks. Boy	Isı Geçirgenlik Katsayısı		Isıl Direnç
STANDART CEPHE PANELİ	d mm	t Ne mm	t Ni mm	m	m	U W/m2K		R W/m2K
	d mm	t Ne mm	t Ni mm	m	m	Çizgili ve Mikro Desenli	Derin İzli	Çizgili ve Mikro Desenli	Derin İzli
	0,40	0,40 0,45 0,50 0,60 0,70 0,80	0,35 0,40 0,50 0,60 0,70 0,80	2	12	0,57	0,57	1,75	1,75
	0,50					0,45	0,45	2,22	2,22
	0,60					0,37	0,37	2,71	2,71
	0,70					0,31		3,18
	0,75					0,29		3,42
	0,80					0,27		3,66
	1,00					0,22		4,58
	1,20					0,18		5,49
	1,50					0,15		6,84
	1,80					0,12		8,21
	2,00					0,11		9,12

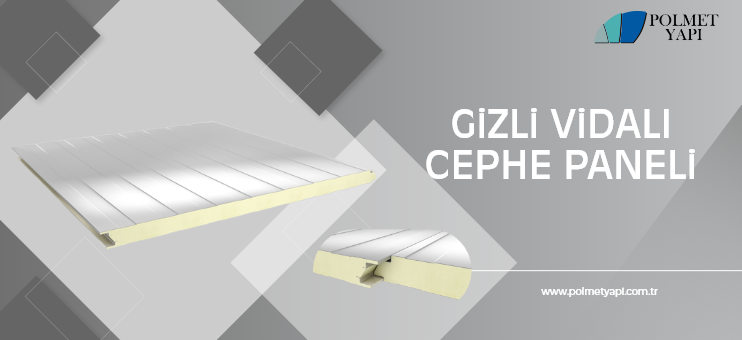

Gizli Vidalı - Fiziksel Özellikler

Ürün	Yalıtım Kalınlığı	Dış Yüzey Kalınlığı	İç Yüzey Kalınlığı	Min. Boy	Maks. Boy	Isı Geçirgenlik Katsayısı		Isıl Direnç
GİZLİ VİDALI CEPHE PANELİ	d mm	t Ne mm	t Ni mm	m	m	U W/m2K		R W/m2K
	d mm	t Ne mm	t Ni mm	m	m	Çizgili ve Mikro Desenli	Derin İzli	Çizgili ve Mikro Desenli	Derin İzli
	0,40	0,40 0,45 0,50 0,60 0,70 0,80	0,35 0,40 0,50 0,60 0,70 0,80	2	12	0,67	0,67	1,50	1,50
	0,50					0,50	0,50	2,00	2,00
	0,60					0,42	0,42	2,39	2,39
	0,70					0,33		3,03
	0,75					0,30		3,29
	0,80					0,28		3,52
	1,00					0,22		4,47
	1,20					0,19		5,40
	1,50					0,15		6,77
	1,80					0,12		8,16
	2,00					0,11		9,07

Yük Tablosu

PIR YALITIMLI CEPHE PANELİ			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,40	40	374	238	175	139	116
		50	479	304	222	176	146
		60	403	246	179	141	102
		70	586	371	271	213	176
		75	748	474	345	271	223
		80	803	509	370	290	239
		100	1022	650	471	369	303
		120	1243	793	574	448	368
		150	1577	1009	732	571	467
		180	1912	1228	892	695	568
		200	2135	1375	999	779	636

Yük Tablosu - Gizli Vidalı

PIR YALITIMLI GİZLİ VİDALI CEPHE PANELİ			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,40	40	406	259	190	151	126
		50	521	330	242	191	158
		60	637	404	294	232	192
		70	754	478	348	273	225
		75	748	474	345	271	223
		80	813	516	375	294	243
		100	1011	706	512	400	329
		120	1351	861	624	487	399
		150	1713	1097	795	620	507
		180	2077	1335	969	755	617
		200	2320	1494	1086	846	691
