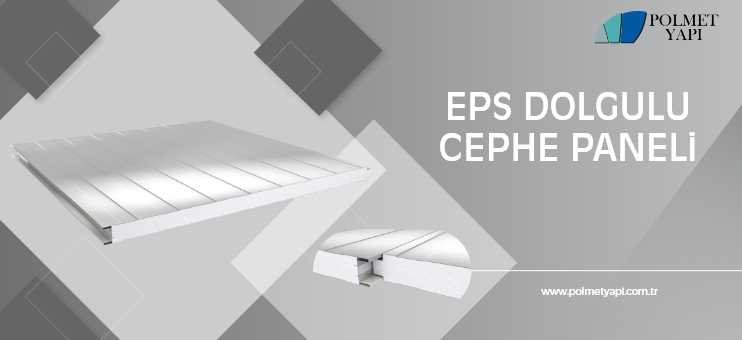

EPS Dolgulu - Sandviç Cephe Paneli

Ürün Özellikleri

Fiziksel Özellikler

Ürün Özellikleri

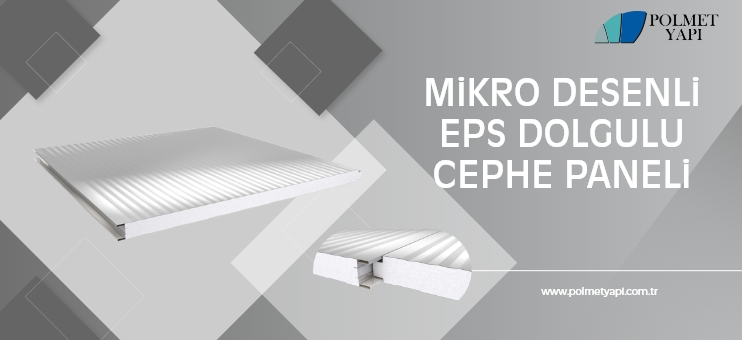

Çizgili ve mikro dış yüzey desen seçenekleri

Boyalı galvaniz sac ya da alüminyum iç ve dış yüzey alternatifleri

Farklı renk seçeneklerinde üretim

Dışarıdan veya gizli vidalama özelliği

Hem yatay hem de düşey uygulanabilirlik

TS EN 13501-1’e göre yanmazlık sınıfı, E

2 m ile 12 m arası istenilen boyda üretim esnekliği

50-60-70-75-80-100-120-150 mm kalınlık seçenekleri

TS EN 14509’a göre ısı geçirgenlik katsayısı U değeri, panel kalınlıklarına göre 0,92-0,25 W/m2K arası

EPS yalıtımının yanında PUR, PIR ve Mineral Yün yalıtım alternatifi

ISO, TSE, CE kalite belgeleri

Fiziksel Özellikler

Ürün	Yalıtım Kalınlığı	Dış Yüzey Kalınlığı	İç Yüzey Kalınlığı	Min. Boy	Maks. Boy	Isı Geçirgenlik Katsayısı	Isıl Direnç*
EPS DOLGULU CEPHE PANELİ	d mm	t Ne mm	t Ni mm	m	m	U W/m2K	R W/m2K
	40	0,45 0,50 0,60 0,70 0,80	0,35 0,40 0,50 0,60 0,70 0,80	2	12	0,92	1,09
	50					0,73	1,36
	60					0,61	1,65
	70					0,52	1,93
	75					0,48	2,06
	80					0,45	2,20
	100					0,37	2,74
	120					0,31	3,26
	150					0,25	4,05

Yük Tablosu

EPS DOLGULU CEPHE PANELi			Çok Açıklık Yayılı Yük (kg/m2)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	Aşık Aralığı (m)
Üst Sac mm	Alt Sac mm	Panel Kalınlığı mm	1.00	1.50	2.00	2.50	3.00
0,50	0,40	40	278	176	129	103	85
		50	357	226	165	130	108
		60	438	276	201	158	131
		70	519	328	238	187	154
		75	560	354	257	201	166
		80	601	380	276	216	178
		100	766	487	352	275	226
		120	932	594	430	335	274
		150	1183	758	549	428	349
